Дизельный паровой котел КПа 900 температура 130 °С в Элисте

Паровой котел КПа 900 кг с температурой пара 130 °С на дизеле в Элисте

• производительность 900 кг в час
• максимальная температура 130 градусов;
• давление 0.17 МПа, 1.7 кгс/см2;
• тепловая мощность 0.66 МВт, 660 КВт;
• топливо – дизельное и газ/дизель;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок КПа-900 - 1 шт
• Предохранительный клапан 17с28нж Ду 50 - 2 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №4 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль 15кч18п Ду 50 Ру 16 - 1 шт
• Клапан обратный муфтовый Ду 25 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр) - 3 шт
• Манометр ДМ9005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
• Манометр МП160 6 кгс/см2 - 1 шт
• Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

• Питательный насос CPN CDL 2-4 (0,55 кВт)
• Газовая горелка NG140 M-.AB.L.RU.A.0.20 или комбинированная горелка HP20 MG.AB.S.RU.A.7.25
• Автоматика
• Труба дымовая - 1 шт
• Водоподготовка (подбирается на основании химического анализа воды)

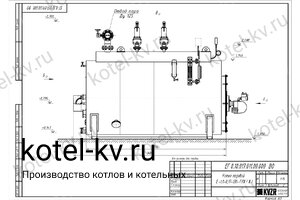

Устройство и описание

Промышленный паровой котел КПа 900 с температурой 130 на дизеле жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается сборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для КПа 900 ЛЖ 130 С не требуется, агрегат работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На сборник устанавливаются 2 предохранительных клапана.

Дизельный паровой котел КПа 900 кг температура 130 °С принцип работы

Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 130 град. При необходимости агрегат может производить теплоноситель меньшей температуры – 115 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Дизельный паровой котел КПа 900 кг 130 С должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура теплоносителя в котлоагрегате регулируется изменением давления, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение и монтаж

Подключение и монтаж производятся по проекту.

Схема подключения парового котла на газе

Для ввода парового котла КПа 900 ЛЖ температурой 130 градусов в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод агрегата в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

На нашем заводе вы можете купить все необходимое оборудование для подключения котлоагрегата.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением не более 0.17 МПа (1.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Дизельный паровой котел КПа-900 кг в час с температурой пара 130 °С должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию агрегата, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации агрегата представлены в паспорте и руководстве по эксплуатации.
